décembre 2020

Dévoiement de 20 câbles HTA au carrefour du Christ à Saclay (91)

Domaines de compétences

Electricité HTA.
Forages dirigés.
Terrassement.

Points techniques

20 artères concernées.
40 km de câbles HTA, 240 mm².
3,5 km de tranchée de 1 à 20 câbles.
21 forages dirigés de 60 à
150 ml.
Tirage de 20 câbles sans accessoire sur 1 km.
Abandon de 35 km de câbles.
Ripage de 20 câbles en Poste Source.

Maître d’ouvrage ENEDIS IDS
Maître d’œuvre EPI
Entreprises travaux TERCA, TPF, THEFOO, FTCS
Type d’ouvrage Réseaux

0K€

Montant des travaux

0K€

Montant des prestations

Points spécifiques

Travaux en coordination avec les autres concessionnaires ou aménageurs.
Suivi des travaux jusqu’à 4 entreprises simultanément.
Conditions météorologiques particulièrement défavorables sur un terrain non absorbant.
Délais réduits nécessitant des moyens conséquents.
Négociation de conventions de passage avec les exploitants agricoles et le CEA.

MISSION D’EPI :

EPI a réalisé une mission de Maîtrise d’œuvre comprenant :

Les études du tracé et l’établissement du dossier R323-25 (AVP / PRO).
L’Ordonnancement, le Pilotage et la Coordination (OPC).
Le suivi des travaux (VISA, DET, AOR).
Le relationnel avec les tiers.

Maîtrise d’œuvre complète pour le dévoiement de 20 câbles HTA pour permettre les travaux d’aménagement routier du carrefour du Christ et de la future ligne 18 à Saclay (91).

Le Bureau d’Ingénierie Réseaux d’ENEDIS a été sollicité par le Conseil Général de l’Essonne et la Société du Grand Paris pour dévoyer les ré-seaux HTA et BT situés sur l’emprise des travaux du réaménagement routier du carrefour du Christ à Saclay et de la future ligne 18 du métro.

Ce projet impacte les réseaux d’ENEDIS depuis le poste Source de St Aubin sur environ 2,5 km le long du RD36, de la RN306 et de la N118, nécessitant le dévoiement de 20 artères HTA sur la zone.

EPI s’est vu confier :

La conception et les études des tracés dans les 3 dimensions pour pouvoir anticiper les aménagements de terrain futurs liés à la création du passage inférieur et de l’aménagement du RD36 et de ses abords.
La coordination et relationnel avec les autres intervenants sur la zone (concessionnaires, aménageurs) et prise en compte de l’impact de l’évolution des différents projets tout au long des travaux.
Le contrôle de l’exécution et le suivi de la planification des travaux auprès des prestataires missionnés par Enedis (jusqu’à 4 entreprises simultanément).
Le relationnel avec le Conseil Général de l’Essonne, la Société du Grand Paris, les exploitants agricoles et les propriétaires impactés.

Atelier de déroulage de 6 phases simultanément

Tranchée 20 câbles en 2 nappes

Réalisé sur 8 mois entre novembre 2017 et juillet 2018, dans des conditions particulières avec un planning contraint du fait des nombreux intervenants simultanés déviant les autres réseaux concessionnaires, et d’une météo non favorable (600 mm de pluie sur la période sur un terrain non absorbant), ce chantier a nécessité des moyens conséquents :

2 entreprises de terrassement pour réaliser les 3,5 km de tranchée accueillant de 5 à 20 câbles et dérouler les 40 km de câbles nécessaires au dévoiement.
Jusqu’à 4 ateliers de forage dirigés pour réaliser les 21 tirs de 60 à 150 ml afin de franchir les obstacles particuliers (N118, RD36, N306).
Plus de 120 accessoires (jonctions, têtes de câbles) réalisés lors des 20 jours de consignation.

Domaines de compétences

Réseaux gaz.
Terrassement.

Points techniques

25 opérations allant de 100 m à 3 km.
18 km de réseaux déviés.
490 branchements.
Conduites PEHD 63 à 200 et acier DN50 à 200.
Raccordements en charge.
Résidentialisation / ANRU.
Tramway / Métro / gares.

Maître d’ouvrage GRDF
Maître d’œuvre EPI
Type d’ouvrage Réseaux

0K€

Montant des prestations

Décret anti-endommagement

L’augmentation du nombre de chantiers et d’intervenants établit la nécessité de faire évoluer les règles de travaux à proximité des réseaux.

Il en est ressorti une refonte de la réglementation DT/DICT éclaircissant notamment les responsabilités (Maître d’Ouvrage …), les impératifs à réaliser en amont des travaux, les informations et formations des salariés ….

EPI s’inscrit dans cette démarche pour guider les Maîtres d’Ouvrage avec lesquels nous travaillons.

MISSION D’EPI :

EPI a réalisé :

Les études amont (APS).
Les études d’exécution (EXE).
Les plannings et phasages des travaux.
La coordination et la Direction de l’Exécution des Travaux (DET).
Les relevés contradictoires avec les entreprises et la réception des travaux (AOR).

Mission de Maîtrise d’Œuvre pour les études amont et/ou d’exécution et la direction des travaux.

Les Grands Projets Urbains sont plus que jamais au coeur de l’aménagement du territoire en Ile-de-France. Entre ZAC, poursuite du Programme de Rénovation Urbaine (PRU), développement des modes de transport (Tramway, Métro …) et/ou modification de voirie, le paysage urbain change et beaucoup d’acteurs sont concernés.

EPI est notamment intervenue sur les projets du T1ouest, T3ouest, T4, T10, M4, M11, M16, TZen2, ZAC des Bords de Seine à BEZONS, quartier du Petit Nanterre à NANTERRE, quartier des Provinces Françaises à NANTERRE, quartier La Source à EPINAY, la RD906 à CLAMART.

Sur le plan des réseaux qui assurent la desserte en gaz de ces quartiers, rues ou bâtiments, EPI intervient à différents stades :

Vue insertion T1 Ouest futur au T2 existant

Utilisation d’une aspiratrice / excavatrice

Lors des études amont, notamment sur les réaménagements de voirie, Tramway, Métro, EPI identifie l’impact des travaux et analyse les conflits qui en résultent avec le réseau gaz. Après visite sur sites, EPI propose des principes de relocalisation des nouveaux réseaux et organise et anime des réunions de concertation avec les autres concessionnaires et opérateurs concernés.
Lors des études détaillées, sur la base de la solution technique validée par GRDF, EPI réalise les plans, les phasages de travaux (gaz et contraintes des intervenants), les plans de marquage et les enquêtes pour reprise des branchements.
En phase d’exécution, EPI assure le suivi des travaux et notamment les réunions de chantier, l’interface avec les autres intervenants, les relevés contradictoires, la réception des travaux.

L’une des contraintes principales consiste à s’intégrer au plus tôt dans le planning de l’aménageur, de la ville ou de tout autre demandeur du/des dévoiement(s).

La coordination très en amont des projets est indispensable pour bien réaliser les travaux.

Le demandeur peut également avoir à sa charge les terrassements, GRDF intervenant uniquement pour la réalisation des travaux sur le réseau gaz.

Cela implique une information très détaillée des contraintes liées à la mise en oeuvre de réseaux gaz (emprises nécessaires, dimensions des fouilles, délais d’intervention…).

La prise en compte, selon les chantiers, de l’intervention au milieu d’autres concessionnaires, et l’optimisation de la planification souhaitée par le Maître d’Ouvrage du projet, amènent à devoir adapter les moyens d’intervention, notamment en termes de terrassement avec l’utilisation, par exemple d’excavatrices/aspiratrices (diminution des nuisances…), moyen adapté également au travail avec des sous-sols denses de réseaux.

Domaines de compétences

Chauffage.
BIM.
Courants forts et faibles.
Etude thermique.
Calcul d’éclairement.
Régulation.

Points techniques

2 groupes de combustion de 93 kW unitaire.
Hauteur moyenne du bâtiment :
8,20 m.
Surface du projet : 504 m².
Note de calcul thermique.
Note de calcul d’éclairement.

Maître d’ouvrage SNCF
Maître d’ouvrage EPI
Type d’ouvrage Technicentre

0K€

Montant des travaux

0K€

Montant des prestations

Points spécifiques

Bâtiment à proximité immédiate de voies.
Bâtiment en exploitation non-stop.

MISSION EPI :

EPI a réalisé une mission de Maîtrise d’Œuvre conception pour le lot chauffage et numérisation 3D comprenant :

Scan 3D du bâtiment.
Modélisation BIM 3D du bâtiment.
Audit de la charpente métallique.
Études d’Avant-Projet (AVP).
Dossier Projet (PRO).
Dossier de Consultation des Entreprises (DCE)

Mission de Maîtrise d’Œuvre conception pour lot chauffage, numérisation 3D et BIM.

Le projet concerne le remplacement du système de chauffage du bâtiment Tour en Fosse situé sur le technicentre Atlantique à Chatillon (92).

Dans le cadre de cette mission, un relevé scan 3D et la modélisation BIM du bâtiment ont été réalisés.

Le recours au BIM a permis de disposer d’un état des lieux précis de l’ouvrage existant et de ses installations (équivalent DOE numérique) mais aussi de contribuer pleinement à la facilitation et à l’optimisation de l’étude qui a été menée (disponibilité de l’information, précision, étude de scénarios, communication de projet).

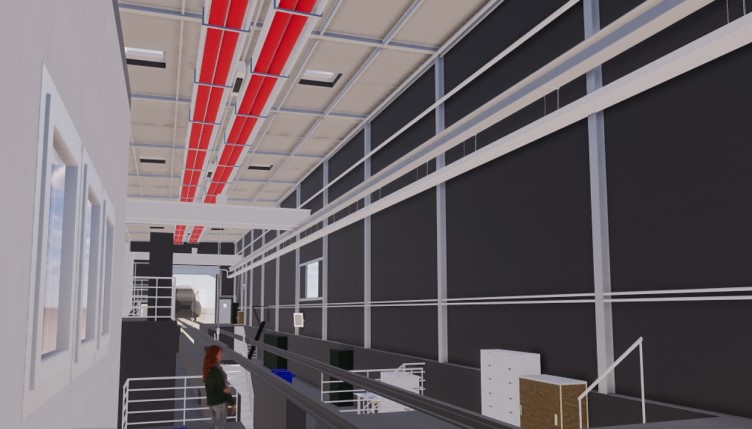

Etat projeté

Etat existant

Les prestations suivantes ont été réalisées :

Le relevé 3D de l’existant (technologie LI-DAR).
Le traitement et géoréférencement du nuage de points.
La modélisation de la maquette BIM.
L’établissement d’un état des lieux des installations existantes de chauffage.
La réalisation d’une étude de déperditions pour le dimensionnement du nouveau système de chauffage.
L’extraction de quantitatifs et de détails de la structure depuis la maquette BIM.
L’analyse de la charpente métallique .
La note de calcul pour définir la capacité portante de la charpente métallique.
La note de calcul pour définir les nouvelles charges admissibles sur les éléments de la charpente.

L’opération comprenait :

La dépose des radiants gaz et des aérothermes à batterie eau chaude existants.
L’installation de gaines rayonnantes fonctionnant au gaz avec des groupes de combustion implantés en toiture.
La mise en place de profilés pour supportage des gaines et des groupes.
La reprise de l’étanchéité en toiture au droit du passage des gaines.
La mise en place d’une régulation.
La création des réseaux gaz.
La création des alimentations électriques.
Le remplacement des luminaires existants par des luminaires LED.

Domaines de compétences

Calculs thermiques réglementaires.
Chauffage, ventilation, climatisation.
Courants forts et faibles.
Ascenseurs.

Points techniques

Réalisation d’une RT 2012.
Calcul apport déperdition.
Chaudière de 2 x 150 KW.
CTA double flux (14 000 m3/h).
Branchement tarif jaune 250 kVA.
Éclairage de sécurité sur source centrale.
SSI de catégorie A.
Interface avec le lot scénographie.

Maître d’ouvrage GPSEO
Architecte Maria GODLEWSKA
BET Fluides EPI
Type d’ouvrage Théâtre

0K€

Montant des travaux

0K€

Montant des prestations

Points spécifiques

Opération de réhabilitation, extension.
Salle de spectacle d’une jauge de 500 fauteuils numérotés (1 100 places en configuration debout gradins rétractés).
Plateau de scène de 180 m2.
Équipement scénographiques d’une puissance de 180 kW

MISSION EPI :

EPI a réalisé une mission complète de BET Fluides, Thermiques, Électricité courants forts et faibles et Ascenseur (études et suivi de travaux) comprenant :

En phase conception : DIAG, APS, APD, PRO/DCE et ACT.
En phase de réalisation : VISA, DET, et AOR.

Mission d’Étude et suivi de travaux lots fluides, Thermique, Électricité Courants Forts et Faibles et Ascenseur.

Le projet concerne la rénovation et l’extension du Théâtre de La Nacelle de la Communauté Urbaine Grand Paris Seine & Oise, situé à Aubergenville.

Cette opération de réhabilitation importante est orientée vers des enjeux majeurs :

Permettre à la communauté urbaine de disposer d’un équipement plus fonctionnel, modernisé en ce qui concerne la qualité de ses espaces, de son image, de sa lisibilité et de la scénographie.
Bénéficier d’une remise à niveau de ses équipements techniques en vue d’une optimisation des conditions d’exploitation et des performances environnementales.

Vue extérieure de l’entrée existante

Vue de la salle principale

EPI intervient en tant que co-traitant de l’architecte Mandataire Maria GODLEWSKA. L’étendue des travaux Fluides est :

Travaux de CVC :
- L’adaptation de la chaufferie existante au projet.
- La mise en place de nouveaux terminaux de chauffage.
- La mise en place d’une nouvelle CTA pour le traitement d’air de la grande salle.
- Les réseaux de ventilation VMC, y compris leurs accessoires et les bouches de ventilation
- La climatisation du local électrique scénique.
Travaux de Plomberie :
- Production et réseaux de distribution d’ECS.
- Réseaux de protection incendie par RIA.
- Réseaux EU, EV et EP.
Travaux d’Electricité Courants Forts :Le renforcement des branchements en électricité.
- Les équipements électriques (appareillages, luminaires …).
- Le câblage de l’ensemble des équipements mis en oeuvre.
Travaux d’Electricité Courants Faibles :
- Le pré-câblage polyvalent VDI de catégorie 6A.
- Les équipements de contrôle d’accès.
- Les équipements de protection anti-intrusion.
- La mise en place d’une sonorisation d’ambiance.
- Le Système de Sécurité Incendie catégorie A adressable avec équipements d’alarme de type 1.
- Le câblage de l’ensemble des équipements mis en oeuvre.
Travaux d’Ascenseur :
- Mise en place d’un appareil élévateur pour PMR – 630 kg.

Domaines de compétences

Electricité.
Aéraulique.
Gaz Naturel (GNV).
Détection gaz.
Site en exploitation.
Accessibilité (piétons + PL).

Points techniques

Flux de circulation.
Analyse des risques.
Plans d’implantation.
Réglementation.
Bilan de puissance.
ATEX.
Chiffrage CAPEX/OPEX.

Maître d’ouvrage Ville de Paris (DPE)
Maître d’Œuvre EPI
Type d’ouvrage Garage à Bennes à Ordures Ménagères (BOM) et Engins de Nettoyage Chaussée (ENC)

0K€

Montant des travaux

0K€

Montant des prestations

Pour des raisons environnementales, la Ville de Paris souhaite passer l’intégralité de sa flotte d’engins au GNV

Dans le cadre de ses missions, les services d’exploitation et de maintenance de la DPE utilisent 20h/24 et 7j/7 des Engins de Nettoyage Chaussée (ENC) et des Bennes à Ordures Ménagères (BOM) fonctionnant au diesel ou au gaz naturel (GNV).

Point spécifique

La clé du succès sur ce projet stratégique pour la DPE réside dans l’association des différentes compétences au sein d’EPI.

L’équipe projet EPI soutenue par des experts de chaque domaine a permis de proposer à la Ville de Paris une solution technique adaptée aux besoins mais également ergonomique et sans pénaliser l’exploitation.

MISSION EPI :

EPI a réalisé pour ce projet les phases suivantes :

DIAG.
PRO.
DCE.
ACT.
DET
OPR.

Maîtrise d’OEuvre d’études de conception et de suivi de travaux permettant le remisage de véhicules GNV dans un garage de la Direction de la Propreté et de l’Eau (DPE) de la Ville de Paris.

De ce fait, la société EPI a été sollicitée pour la transformation partielle de son site permettant le remisage de ses engins dans le respect des exigences de continuité de service du site et du cadre réglementaire.

EPI a dans un premier temps réalisé toutes les études de conception nécessaires aux modifications et transformations du site.

Lors du diagnostic, les principales opérations réalisées étaient les suivantes :

Diagnostic des installations existantes per-mettant de bien définir les données d’entrée.
Analyse des contraintes existantes afin de mieux comprendre les besoins de l’exploitation.
La réalisation d’une analyse des risques avec les différents services de la Ville de Paris.

Cette analyse des risques a permis de définir les trois principaux axes impactant à traiter :

L’instrumentation par des moyens de détection et de mesure (ATEX).
Le traitement des informations par des systèmes de contrôle commande.
Les actions à réaliser pour assurer la sécurité des personnes et des biens.

Type de véhicules de la DPE

Implantation partielle

A l’issue du diagnostic, EPI a réalisé les études détaillées concernant :

L’accessibilité piétonne et véhicules du site.
Les études d’électricité nécessaires à l’alimentation des différents moyens.
La définition des moyens de détection, de mesure et de ventilation.
Les systèmes de contrôle commande.
Les études de compatibilité entre existant et projeté.
Les estimations financières des différents moyens à mettre en oeuvre.

EPI a également réalisé pour la consultation les pièces suivantes :

Les CCTP et CCTG.
La DPGF.
Le planning prévisionnel.
L’analyse des offres (en cours).

Les opérations pendant la phase travaux comprenaient :

Les contrôles des études d’exécution.
Le suivi de travaux.
Les tests et essais.
Les opérations de réception.

Domaines de compétences

Chauffage.
BIM.
Courants forts et courants faibles.
Régulation.
Étude thermique.

Points techniques

33 groupes de combustion pour une puissance globale de 7 802 kW.
2 aérothermes gaz.
16 radiants électriques.
Hauteur des bâtiments entre 6,5 m et
12 m.
Surface du projet : 13 989 m².
Note de calcul thermique.

Maître d’ouvrage SNCF
Maître d’Œuvre EPI
Type d’ouvrage Technicentre

0K€

Montant des travaux

0K€

Montant des prestations

Points spécifiques

Site ICPE.
Bâtiment à proximité immédiate de voies.
Bâtiment en exploitation non-stop.

Relevé scan 3D et modélisation BIM

Le projet concerne le remplacement du système de chauffage des bâtiments BAT 50 (atelier) et BAT 149 (bâtiment d’intervention rapide) situés sur le Technicentre de Paris Est à Noisy-le-Sec (93).

MISSION EPI :

EPI a réalisé une mission de Maîtrise d’Œuvre conception pour le lot chauffage et numérisation 3D comprenant :

Scan 3D du bâtiment.
Modélisation BIM 3D du bâtiment.
Audit de la charpente métallique.
Études d’Avant-Projet (AVP).
Etude technico-financière.
Dossier Projet (PRO).

Mission de Maîtrise d’OEuvre conception pour lot chauffage et numérisation 3D.

Dans le cadre de cette mission, EPI a réalisé le relevé scan 3D et la modélisation BIM du bâtiment.

L’étendue des travaux est :

Relevé 3D de l’existant (technologie LIDAR).
Traitement et géoréférencement du nuage de points.
Modélisation de la maquette BIM.
Etablissement d’un état des lieux des installations existantes de chauffage.
Réalisation d’une étude de déperdition pour le dimensionnement du nouveau système de chauffage.
Extraction de quantitatifs et de détails de la structure depuis la maquette BIM.
Analyse de la charpente métallique.
Note de calcul pour définir la capacité portante de la charpente métallique.
Note de calcul pour définir les nouvelles charges admissibles sur les éléments de la charpente.

Etat existant modélisé

Etat existant

Réalisation d’une étude technico-financière avec une partie retour sur investissement sur 25 ans entre deux systèmes de chauffage :
- 1er système : reconduction du système actuel soit le remplacement des 3 chaudières et de l’ensemble des aérothermes eau chaude et des canalisations.
- 2ème système : abandon du système existant au profit de la mise en place d’une installation de chauffage par gaines rayonnantes gaz.
Mission de conception pour :
- Dépose des radiants gaz des destratificateurs et des aérothermes eau chaude existants.
- Installation de gaines rayonnantes fonctionnant au gaz avec des groupes de combustion implantés en toiture.
- Installation de 2 aérothermes gaz dans le BAT 50.
- Installation de 16 radiants électriques à chaleur douce pour le niveau inférieur de la plateforme.
- Mise en place de profilés pour supportage des brûleurs.
- Grutage des brûleurs.
- Reprise de l’étanchéité en toiture au droit du passage des gaines.
- Mise en place d’une régulation par zone.
- Création des réseaux gaz.
- Création des alimentations électriques.
- Réadaptation de l’éclairage existant en fonction du cheminement des gaines rayonnantes.

Domaines de compétences

Voirie.
Serrurerie.
Assainissement, eau potable.
Électricité CFO, CFA.
Éclairage.

Points techniques

60 ml de réseau EU fonte DN 200.
50 ml de réseau EP fonte DN 300.
67 ml de réseau AEP PE 63 avec 21 branchements.
6 branchements gaz en cuivre DN 20 sur 70 ml.
2 colonnes montantes électriques et 24 branchements individuels.
430 ml de fourreaux télécom DN 45.
Interphonie avec 19 postes internes.
25 points d’éclairage extérieur.
390 m² de pavés grés avec caniveau central.

Maître d’ouvrage SEMAEST
Maître d’Œuvre EPI
Type d’ouvrage Réseaux

0K€

Montant des travaux

0K€

Montant des prestations

Absence de plans des réseaux existants

Le site du 21 avenue du Maine a été construit au début du XXème siècle. Le raccordement aux réseaux (assainissement, eau potable, électricité…) a été réalisé par les occupants au fil de l’eau. Aucun plan n’indique la position des réseaux existants et les points de pénétration des branchements. Une seule adduction alimente parfois plusieurs locaux. L’ensemble des travaux de rénovation des réseaux a nécessité une adaptation permanente pour mettre à jour et réalimenter tous les branchements existants.

MISSION EPI :

EPI a réalisé une mission de Maîtrise d’Œuvre complète comprenant les phases suivantes :

Les études d’Avant-Projet (AVP).
L’établissement du Dossier de Consultation des Entreprises avec CCTP, DPGF et plans (DCE).
L’Assistance à la passation des Contrats de Travaux (ACT).
Le visa des études d’exécution des entreprises (VISA).
Le suivi technique, financier et des délais des travaux (DET).
L’assistance aux essais et réception des ouvrages (OPR).

Maîtrise d’Œuvre pour la rénovation des réseaux et du pavage de la cour du 21 avenue du Maine à Paris 15ème (75).

La propriété du 21 avenue du Maine, dans le 15ème arrondissement, est constituée de 2 bâtiments avec un étage accueillant un garage auto-mobile, 2 musées, des ateliers d’artistes et quelques logements. Les 2 bâtiments entourent une cour commune d’environ 60 m de long et 5 m de large, revêtue de pavés grés.

A la suite des travaux de rénovation des parties communes des bâtiments, la SEMAEST, Société d’Economie Mixte gestionnaire du site pour la Ville de Paris, a souhaité engager la rénovation de la cour et, en parallèle, les réseaux souterrains.

Les travaux de rénovation comprenaient :

La neutralisation, pendant toute la durée des travaux, des installations souterraines de stockage de carburant implantées dans la cour.
La création d’un réseau d’eaux usées en fonte DN 200, avec 3 regards de visite Ø 1 000 et 16 branchements.
La création d’un réseau d’eaux pluviales en fonte DN 300, avec 5 regards de visite Ø 1 000 et 8 grilles concaves.
Le renouvellement du réseau d’eau potable en PE 63 avec 21 branchements et suppression des branchements plomb.
La création d’une infrastructure génie civil télécom.
Le déplacement de 6 branchements gaz entre la conduite montante et les comptages.
L’intervention en sous-section 4 pour l’encoffrement de canalisations amiante ciment.

La cour après les travaux

Terrassement pour le renouvellement des travaux

La pose d’un coffret de coupure ENEDIS, et la création de 2 colonnes montantes électriques 95 mm² et de 24 branchements individuels jusqu’aux tableaux de comptage.
La création d’un réseau d’interphonie.
La création d’un réseau d’éclairage extérieur avec spots et appliques murales pilotées par horloge et détection de présence.
La pose de 390 m² de pavés grès avec caniveau central.
Le remplacement du portail fer forgé avec portillon.

L’ensemble des travaux a été réalisé en site occupé, en maintenant l’accès aux musées, ateliers et logements.

Domaines de compétences

Calculs thermique réglementaires
Chauffage, ventilation, climatisation
Courants forts et faibles
Ascenseurs

Points techniques

Réalisation d’une RT 2012.
Calcul apport déperdition.
Chaudière de 2 x 150 KW.
CTA double flux (14 000 m3/h).
Branchement tarif jaune 250 kVA.
Éclairage de sécurité sur source centrale
SSI de catégorie A
Interface avec le lot scénographie.

Maître d’ouvrage GPSEO
Architecte Maria GODLEWSKA
BET Fluides EPI
Type d’ouvrage Théâtre

0K€

Montant des prestations

Points spécifiques

Opération de réhabilitation, extension.
Salle de spectacle d’une jauge de 500 fauteuils numérotés (1 100 places en configuration debout gradins rétractés).
Plateau de scène de 180 m2.
Équipement scénographiques d’une puissance de 180 kW

MISSION EPI :

EPI a réalisé une mission complète de BET Fluides, Thermiques, Électricité courants forts et faibles et Ascenseur (études et suivi de travaux) comprenant :

En phase conception : DIAG, APS, APD, PRO/DCE et ACT.
En phase de réalisation : VISA, DET, et AOR.

Mission d’Étude et suivi de travaux lots fluides, Thermique, Électricité Courants Forts et Faibles et Ascenseur.

Le projet concerne la rénovation et l’extension du Théâtre de La Nacelle de la Communauté Urbaine Grand Paris Seine & Oise, situé à Aubergenville.

Cette opération de réhabilitation importante est orientée vers des enjeux majeurs :

Permettre à la communauté urbaine de disposer d’un équipement plus fonctionnel, modernisé en ce qui concerne la qualité de ses espaces, de son image, de sa lisibilité et de la scénographie.
Bénéficier d’une remise à niveau de ses équipements techniques en vue d’une optimisation des conditions d’exploitation et des performances environnementales.

Vue extérieure de l’entrée existante

Vue de la salle principale

EPI intervient en tant que co-traitant de l’architecte Mandataire Maria GODLEWSKA. L’étendue des travaux Fluides est :

Travaux de CVC :
- L’adaptation de la chaufferie existante au projet.
- La mise en place de nouveaux terminaux de chauffage.
- La mise en place d’une nouvelle CTA pour le traitement d’air de la grande salle.
- Les réseaux de ventilation VMC, y compris leurs accessoires et les bouches de ventilation
- La climatisation du local électrique scénique.
Travaux de Plomberie :
- Production et réseaux de distribution d’ECS.
- Réseaux de protection incendie par RIA.
- Réseaux EU, EV et EP.

Monthly Archives: décembre 2020

Domaines de compétences

Points techniques

Points spécifiques

MISSION D’EPI :

Maîtrise d’œuvre complète pour le dévoiement de 20 câbles HTA pour permettre les travaux d’aménagement routier du carrefour du Christ et de la future ligne 18 à Saclay (91).

Atelier de déroulage de 6 phases simultanément

Tranchée 20 câbles en 2 nappes

Domaines de compétences

Points techniques

Décret anti-endommagement

MISSION D’EPI :

Mission de Maîtrise d’Œuvre pour les études amont et/ou d’exécution et la direction des travaux.

Vue insertion T1 Ouest futur au T2 existant

Utilisation d’une aspiratrice / excavatrice

Domaines de compétences

Points techniques

Points spécifiques

MISSION EPI :

Mission de Maîtrise d’Œuvre conception pour lot chauffage, numérisation 3D et BIM.

Etat projeté

Etat existant

Domaines de compétences

Points techniques

Points spécifiques

MISSION EPI :

Mission d’Étude et suivi de travaux lots fluides, Thermique, Électricité Courants Forts et Faibles et Ascenseur.

Vue extérieure de l’entrée existante

Vue de la salle principale

Domaines de compétences

Points techniques

Pour des raisons environnementales, la Ville de Paris souhaite passer l’intégralité de sa flotte d’engins au GNV

Point spécifique

MISSION EPI :

Maîtrise d’OEuvre d’études de conception et de suivi de travaux permettant le remisage de véhicules GNV dans un garage de la Direction de la Propreté et de l’Eau (DPE) de la Ville de Paris.

Type de véhicules de la DPE

Implantation partielle

Domaines de compétences

Points techniques

Points spécifiques

Relevé scan 3D et modélisation BIM

MISSION EPI :

Mission de Maîtrise d’OEuvre conception pour lot chauffage et numérisation 3D.

Etat existant modélisé

Etat existant

Domaines de compétences

Points techniques

Absence de plans des réseaux existants

MISSION EPI :

Maîtrise d’Œuvre pour la rénovation des réseaux et du pavage de la cour du 21 avenue du Maine à Paris 15ème (75).

La cour après les travaux

Terrassement pour le renouvellement des travaux

Domaines de compétences

Points techniques

Points spécifiques

MISSION EPI :

Mission d’Étude et suivi de travaux lots fluides, Thermique, Électricité Courants Forts et Faibles et Ascenseur.

Vue extérieure de l’entrée existante

Vue de la salle principale

Articles récents

Commentaires récents

Archives

Catégories

Méta

Recent Works

Recent Posts

Contact Info
